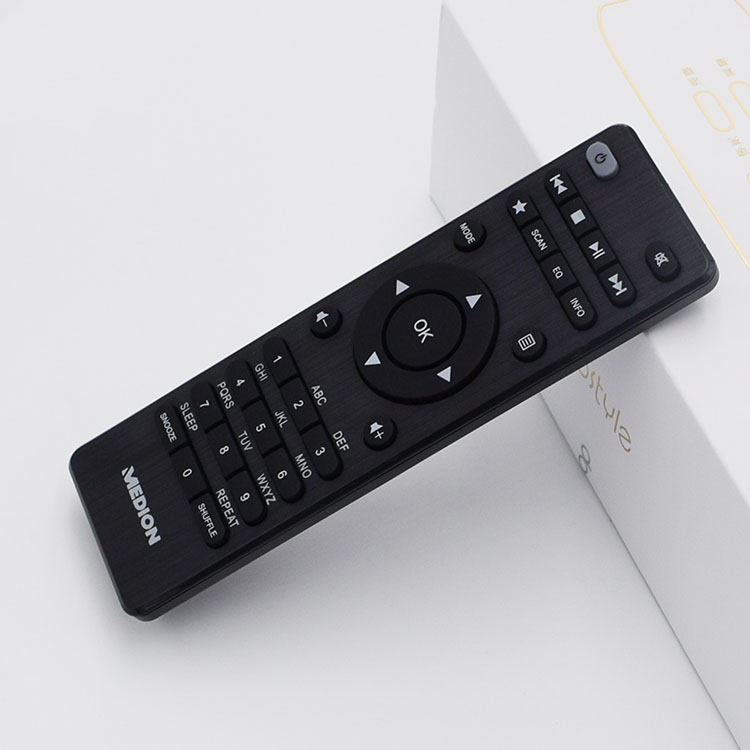

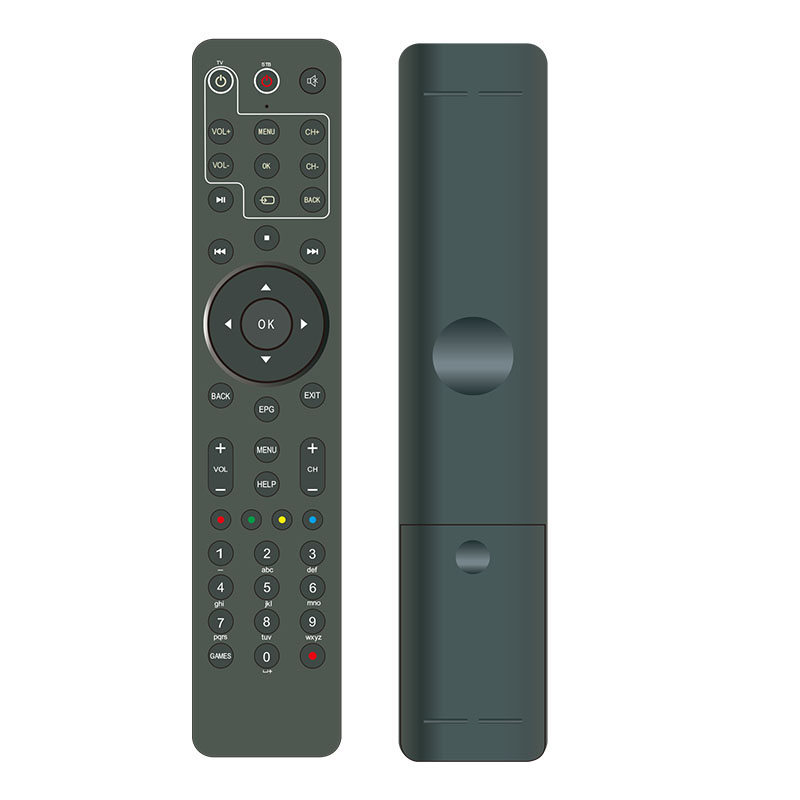

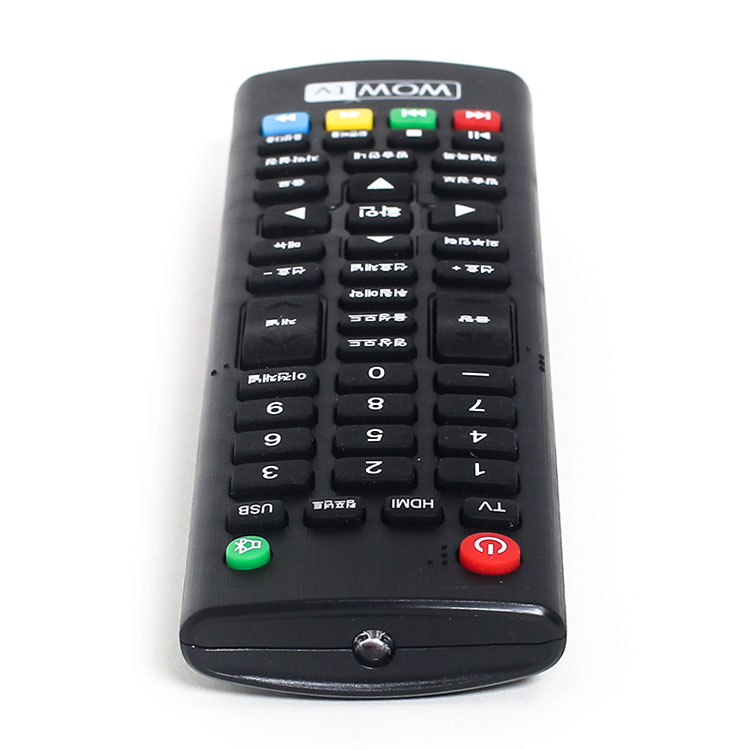

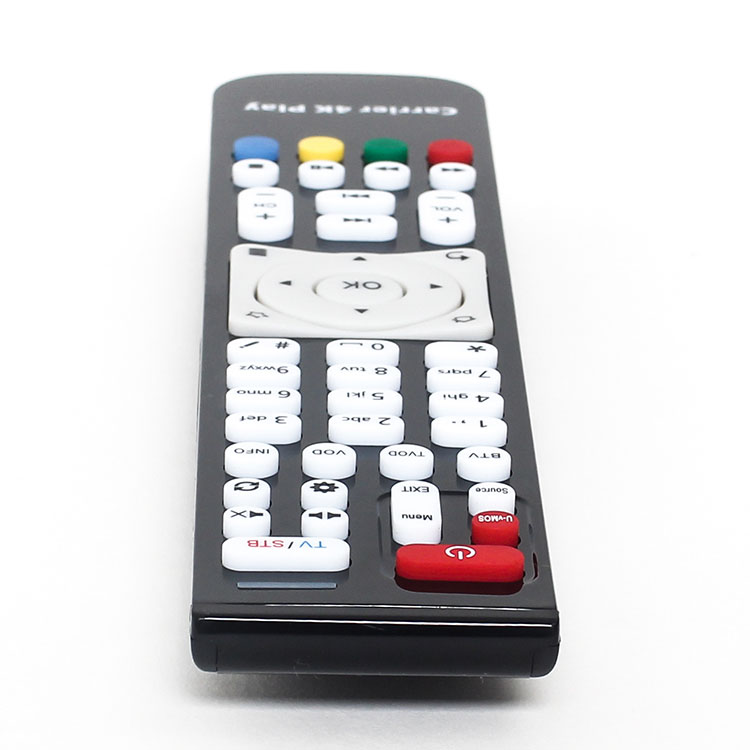

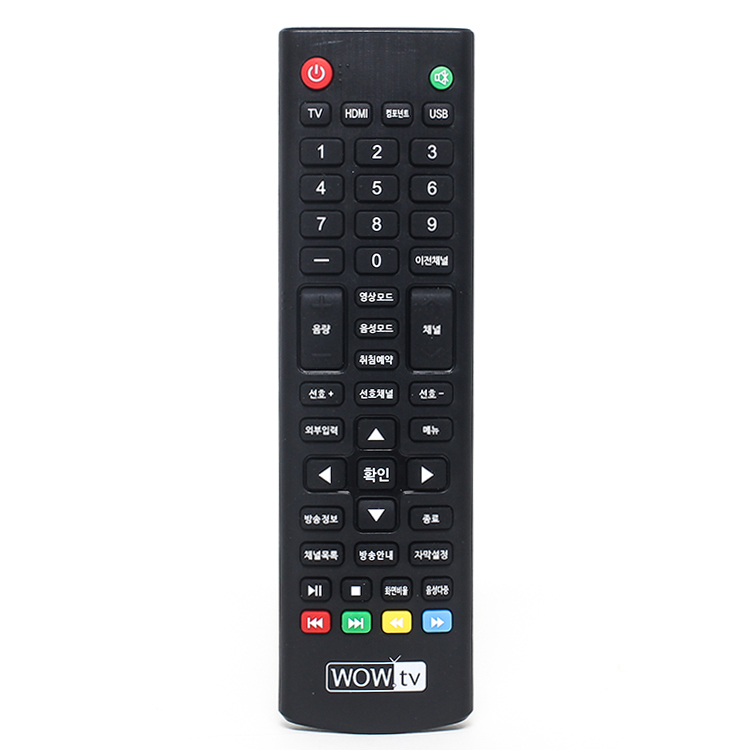

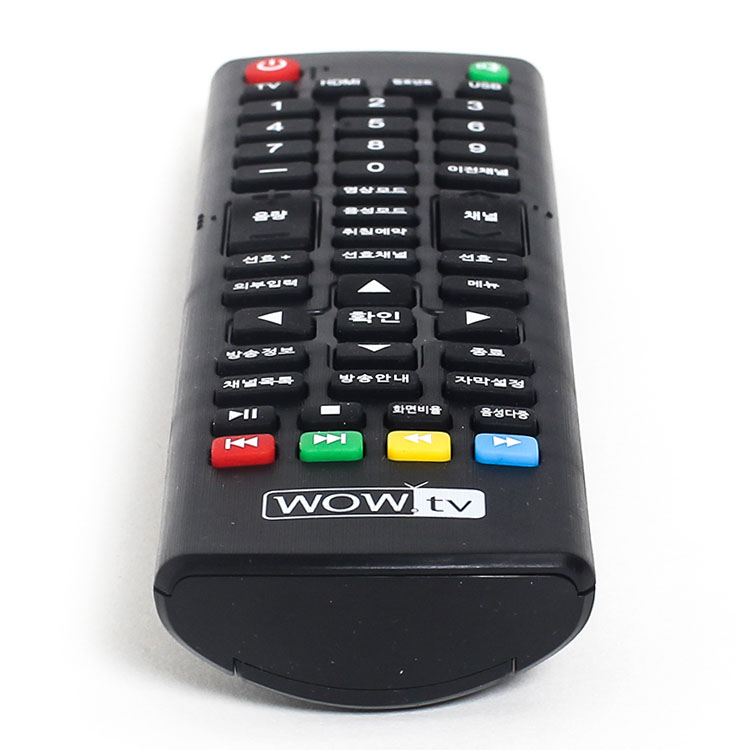

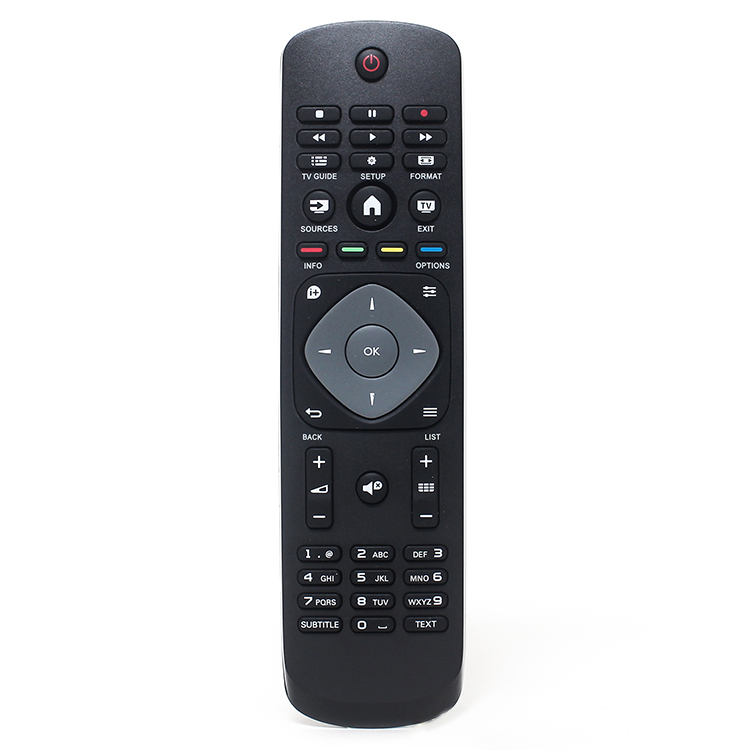

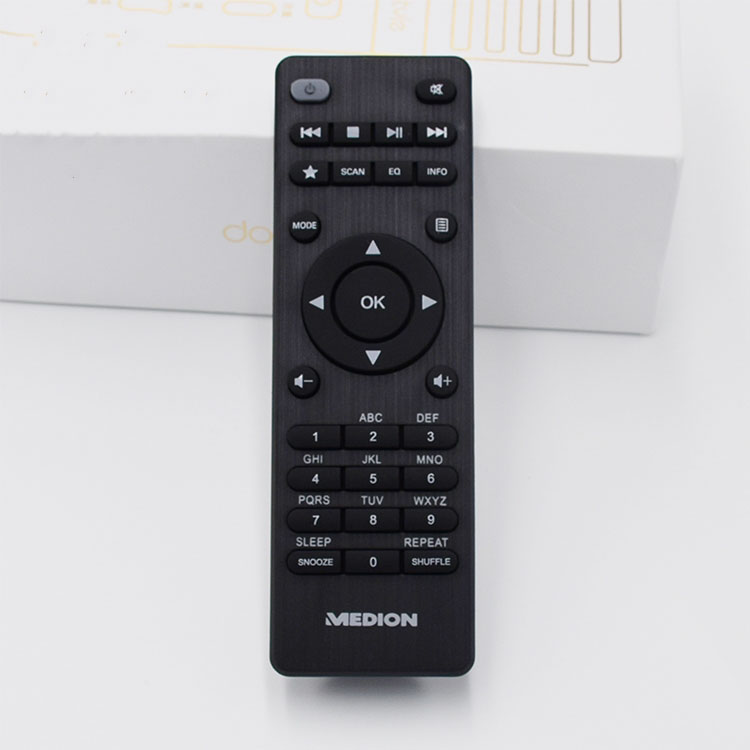

IR રિમોટ કંટ્રોલ

રિમોટ કંટ્રોલર ઇન્ફ્રારેડ રીસીવિંગ અને ટ્રાન્સમિટિંગ સર્કિટ, સિગ્નલ કન્ડીશનીંગ સર્કિટ, સેન્ટ્રલ કંટ્રોલર 8031, પ્રોગ્રામ અને ડેટા મેમરી, કીબોર્ડ અને સ્ટેટસ ઈન્ડિકેશન સર્કિટથી બનેલું છે.

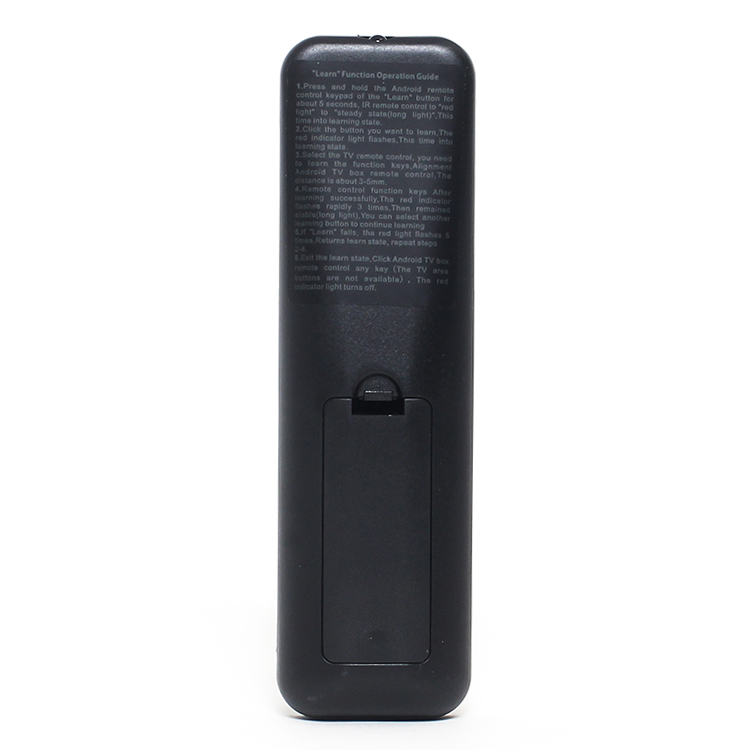

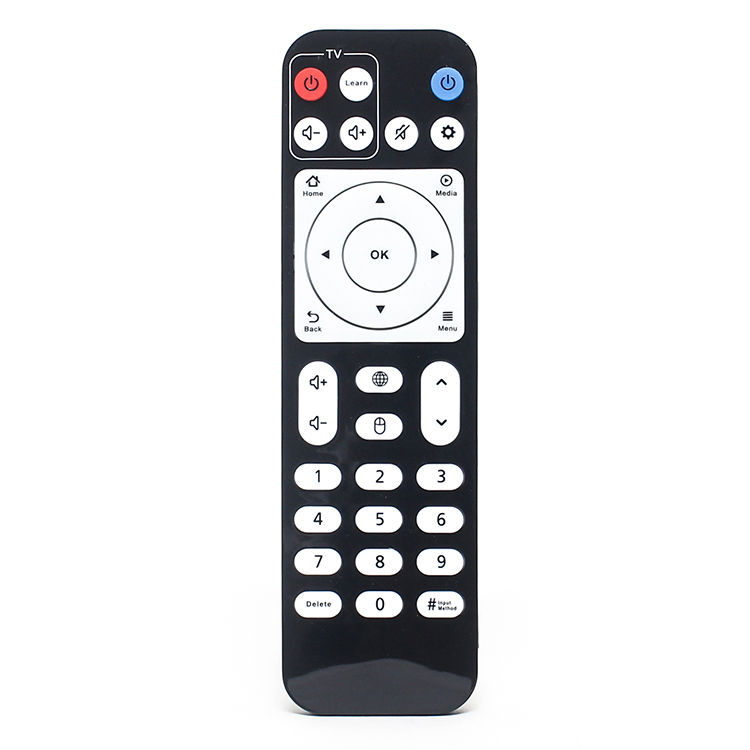

રીમોટ કંટ્રોલમાં બે અવસ્થાઓ છે: લર્નિંગ સ્ટેટ અને કન્ટ્રોલ સ્ટેટ.જ્યારે રીમોટ કંટ્રોલ શીખવાની સ્થિતિમાં હોય છે, ત્યારે જ્યારે પણ વપરાશકર્તા કંટ્રોલ કી દબાવે છે, ત્યારે ઇન્ફ્રારેડ રીસીવિંગ સર્કિટ બાહ્ય ઇન્ફ્રારેડ સિગ્નલ પ્રાપ્ત કરવાનું શરૂ કરે છે, અને તે જ સમયે તેને વિદ્યુત સંકેતમાં રૂપાંતરિત કરે છે, અને પછી શોધ, આકાર, એમ્પ્લીફિકેશન, અને પછી CPU નિયમિતપણે તેનું નમૂના લે છે.દરેક સેમ્પલિંગ પોઈન્ટનો બાઈનરી ડેટા ઉપકરણના પછીના નિયંત્રણ માટે એકમ તરીકે 8 બિટ્સ સાથે નિયુક્ત સ્ટોરેજ યુનિટમાં સંગ્રહિત થાય છે.જ્યારે રિમોટ કંટ્રોલ કંટ્રોલ સ્ટેટમાં હોય છે, ત્યારે દરેક વખતે જ્યારે યુઝર કંટ્રોલ કી દબાવે છે, ત્યારે CPU નિયુક્ત સ્ટોરેજ યુનિટમાંથી બાઈનરી ડેટાની શ્રેણી વાંચે છે અને સીરીયલ આઉટપુટ કરે છે (બિટ્સ અને બિટ્સ વચ્ચેનો સમય અંતરાલ સમય અંતરાલ જેટલો હોય છે. સેમ્પલિંગ દરમિયાન) સિગ્નલ હોલ્ડિંગ સર્કિટમાં, તે જ સમયે, મોડ્યુલેશન સર્કિટ સિગ્નલ મોડ્યુલેશન કરે છે.મોડ્યુલેશન સિગ્નલ એમ્પ્લીફાઇડ થયા પછી, તે ઇન્ફ્રારેડ એમિટિંગ ડાયોડ દ્વારા ઉત્સર્જિત થાય છે, જેથી કીને અનુરૂપ ઉપકરણ કાર્યના નિયંત્રણની અનુભૂતિ થાય.
